17. 霧化器¶

../_images/Fog_Module_1.png

17.1. 簡介¶

霧化器由一個壓電陶瓷環和金屬薄片組成，能將電能轉換為機械能。將它放在水面上時，它會振動水面並產生霧。

17.2. 原理¶

../_images/Fog_Module_2.png

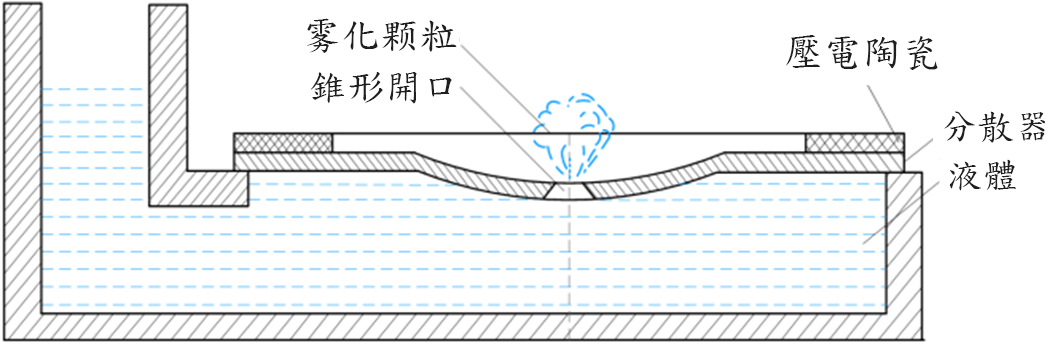

壓電陶瓷環將電能轉化為機械能，使金屬薄片以高頻率振動，於是薄片會發生週期的細微機械變形，繼而將能量釋放到接觸到的水中，打破水的表面張力並產生小水滴。薄片上有一些微孔，會將一面的液體吸收並噴射出去另一面，形成液霧。這一過程稱為霧化，而氣泡的大小取決於微孔的孔徑。

17.3. 規格¶

針腳端口類型：PH2.0
共振頻率：108-110kHz
孔徑：4-5μm
微孔數量：1100
材質：壓電陶瓷、304不鏽鋼
重量：1.92g

17.4. 針腳¶

針腳	功能
G	接地
V	電源供應
S	輸出

17.5. 外觀及大小¶

../_images/Fog_Module_3.png
大小：25mm X 25mm
../_images/Fog_Module_4.png ../_images/Fog_Module_5.jpg
../_images/Fog_Module_6.png ../_images/Fog_Module_7.png
霧化片直徑：16mm
圓盤直徑：20mm
圓盤厚度：3.5mm
電線長度：10cm

17.6. 快速指引¶

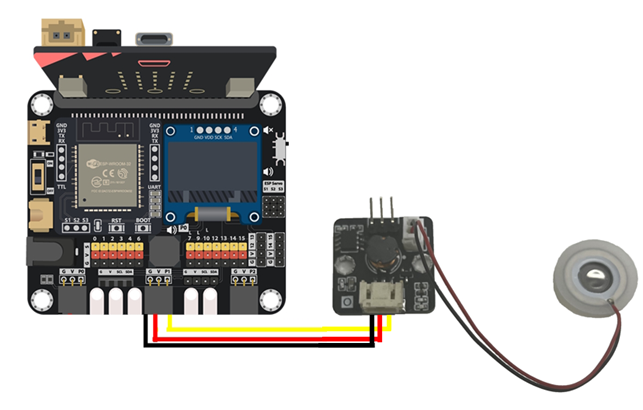

連接霧化器傳感器到開發板上（使用連接線材）
將圓盤放到水面上，有壓電陶瓷的一面應朝上。

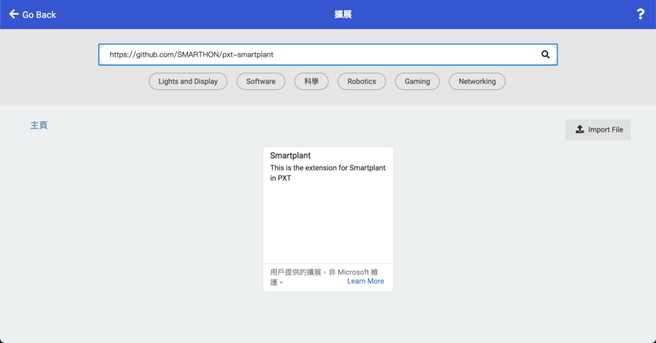

打開Makecode，使用https://github.com/SMARTHON/pxt-smartplant擴展

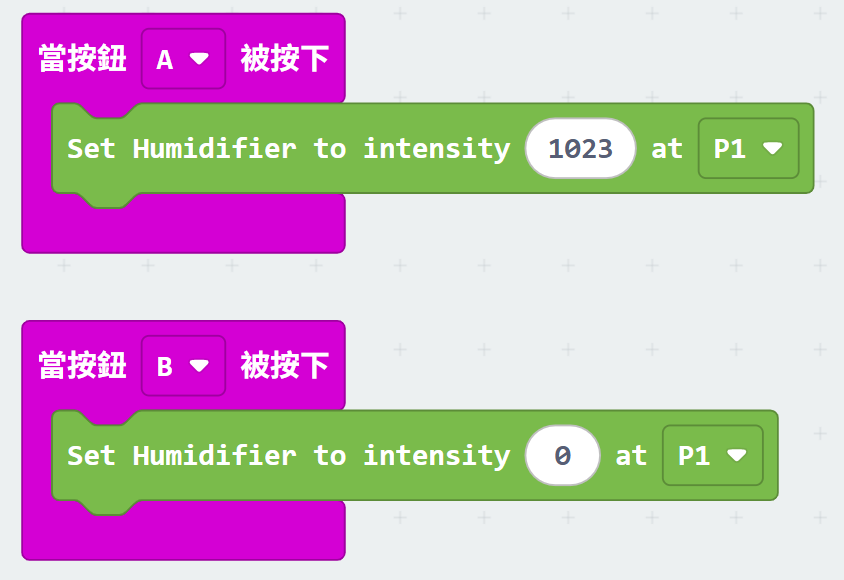

設定不同按鈕以開啟/關閉霧化器

17.7. 結果¶

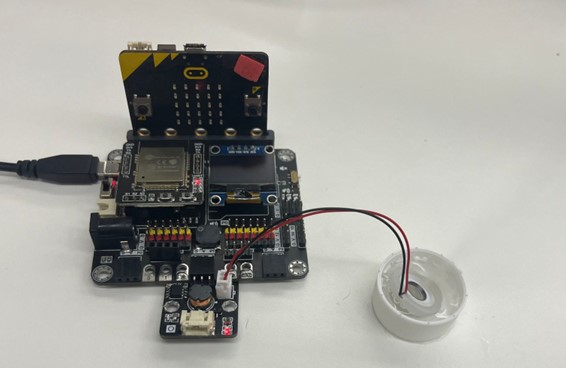

按下按鈕 A 開啟霧化器

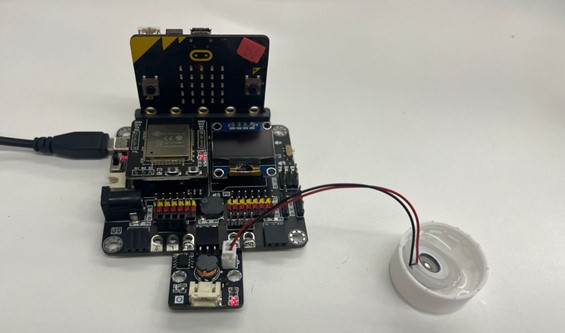

按下按鈕 B 關閉霧化器

17.8. FAQ¶

Q：為什麼沒有霧氣噴出？
A：1.檢查圓盤是否放反了。有壓電陶瓷的一面應朝上，以散發霧氣。
2.檢查有壓電陶瓷的一面是否有水。若圓盤上方有水，霧氣就會被水阻擋。
