6. 交通燈模組¶

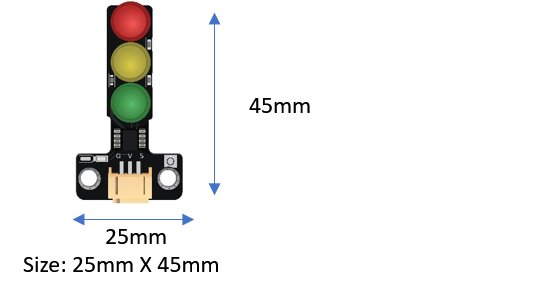

pic_70

6.1. 簡介¶

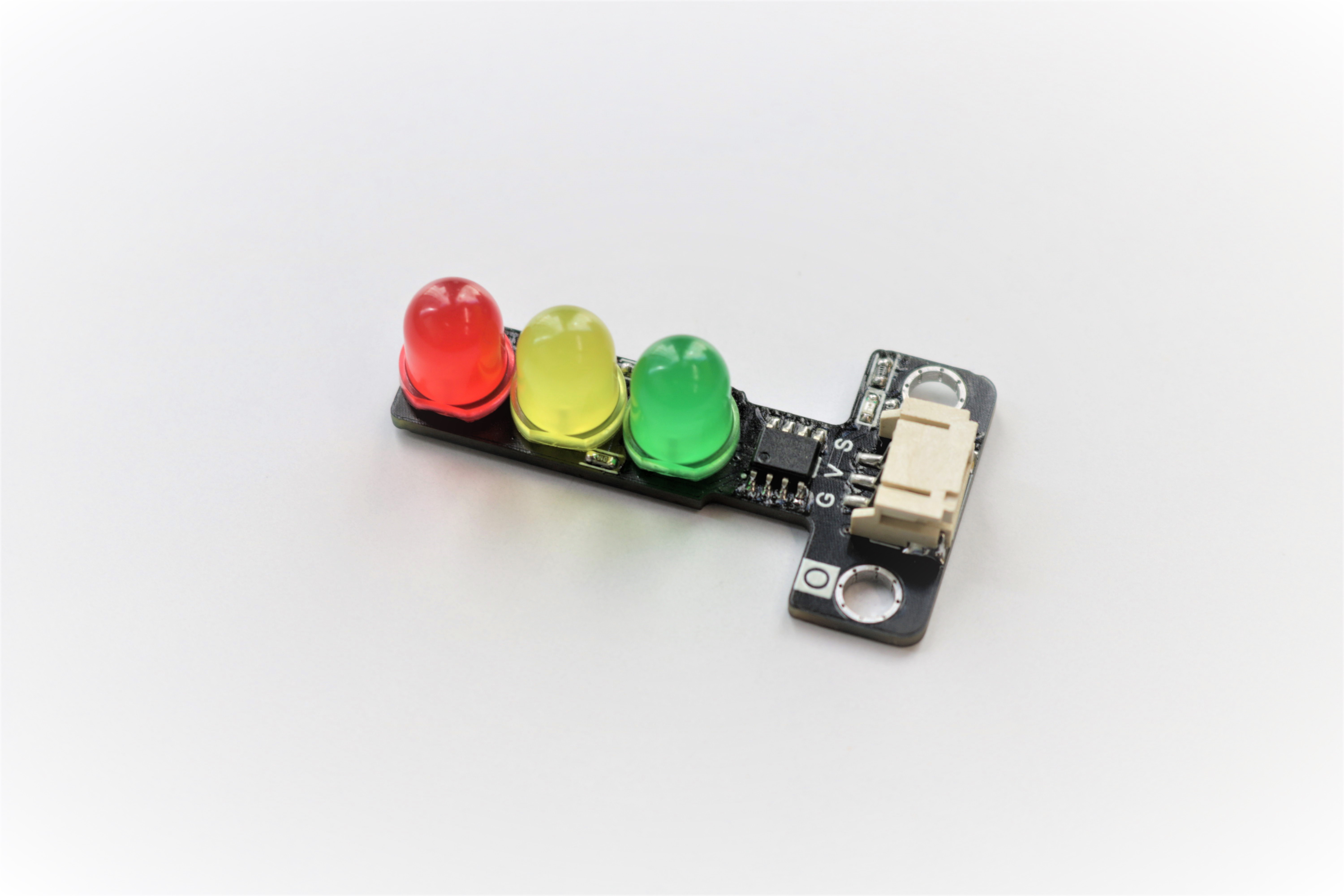

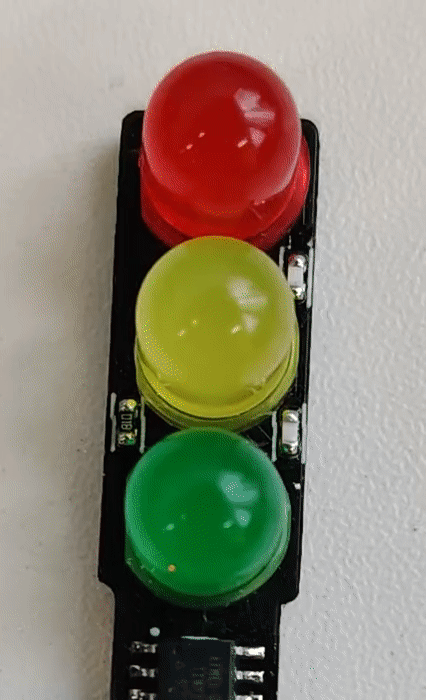

交通燈模組裝有3粒不同顏色的LED燈,分別為紅色,黃色和綠色,和真實生活中的交通燈一樣。當接收不同的PWM訊號,就能控制其輸出不同顏色的組合。

6.2. 原理¶

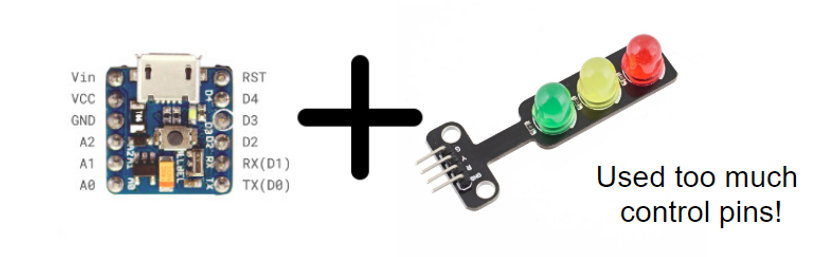

auto_fit 目前普遍交通燈模組都使用共陽極方式操作,這種方法比較直觀及易於使用,但壞處是需要一共4端子去控制(3訊號端及1共地端)。當使用一些只有少量輸出端子的開發板的時候,這3個訊號端會占用大量端子。
如果使用PWM方式去進行操作,即只需1個訊號端就可以控制3粒LED,在進行一些迷你的設計時更為適合。

pic_70

使用PWM訊號可以代表「平均電壓輸出」,或是「多少百份比的工作週期」。這交通燈模組利用「工作週期」的方法控制交通燈。當輸入的PWM訊號週期不同,交通燈就會按照其百份比去決定交通燈的亮燈方式。

6.3. 規格¶

操作電壓: 3.3V ~ 5V
介面: 數位 PWM

工作週期:

工作週期(%)	燈光
<5	關: 紅黃綠
5~12.5	亮: 綠關: 紅黃
12.5~25	亮: 黃關: 紅綠
25~37.5	亮: 黃綠關: 紅
37.5~50	亮: 紅關: 黃綠
50~62.5	亮: 紅綠關: 黃
62.5~75	亮: 紅黃關: 綠
>75	亮: 紅黃綠
